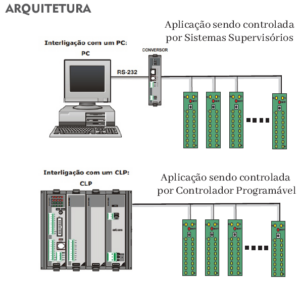

Destinam-se, entre outras, a aplicações onde há uma distância considerável
entre a CPU e os sensores.
Podem também ser utilizados para ampliar o número de pontos do CLP, dando
maior versatilidade na composição da aplicação.
Instalação e programação facilitadas são destaques deste produto, o que
proporciona um menor tempo de startup reduzindo o custo de implantação
do sistema.

Considerando a necessidade de resistores de terminação nos dois extremos do barramento (recomenda-se a utilização de resistores de terminação de 120 Ω, cujo valor resultante corresponde a 60 Ω), pode ser calculado o limite de 32 dispositivos com carga unitária para um barramento de comunicação Rs485.

CARACTERÍSTICAS TÉCNICAS

Tensão de alimentação (-20% / +40%): 24Vcc
Interface de comunicação: RS-485
Protocolo de comunicação: Modbus RTU paridade par/ímpar 1 ou 2 stop bits
Falta momentânea de energia possível: 50ms no máximo

SAÍDAS DIGITAIS

Tipo de saída: 16 saída driver CI
Máxima corrente por saída: 100mA
Atraso na comutação: <10ms
